進口導軌,發那科伺服電機驅動,多級齒輪傳動
-
進口品牌滾柱式直線導軌
機床X/Y/Z軸均采用進口品牌滾柱式直線導軌，多滑塊排布，能夠滿足多種切削方式剛性要求。
-

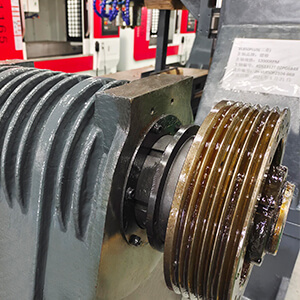

FANUC發那科α22主軸伺服電機驅動
機床主運動由FANUC發那科α22主軸伺服電機驅動，通過德國ZF變速箱與主軸箱內的減速機構相連，ZF變速箱可1:1及1:4兩檔變速，主軸箱內的齒輪通過多級減速達到1:3的減速比，總體實現兩檔變速。
-
多級齒輪傳動
主軸傳動用多級齒輪傳動易實現大扭矩切削.
整體式大跨距底座,高精度數控轉臺承接能力強
-
米漢娜機床支撐鑄件
機床支撐大件均為米漢娜鑄件，經二次時效處理，精度保持性持久。
-
臺灣高精度數控轉臺
采用臺灣高精度數控轉臺（1400×1600），承載能力可達10噸。
-

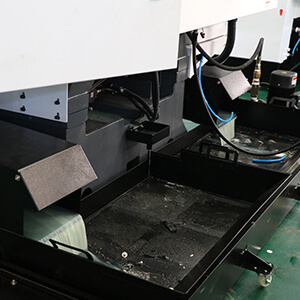

鏈板式排屑裝置
主軸傳動用多級齒輪傳動易實現大扭矩切削，鏈板式排屑裝置能及時有效的排除切削鐵屑。
多級齒輪傳動
主軸傳動用多級齒輪傳動易實現大扭矩切削
集團產業鏈式結構，交期快，品質保證
集團具備一條從鑄造，機加，裝配、配電到整機完整的產業鏈，物料提前備貨，嚴格按 照相關標準及要求進行生產，全員參與全程品質監督，確保產品質量有保證；
主要鑄件及光機生產周期可控，交期快。
主要鑄件及光機生產周期可控，交期快。
技術參數
- 屬性/型號
- 各軸行程(X/Y/Z/W)
- 主軸中心線至立柱導軌面距離（Y）
- 主軸鼻端至工作臺中心距離
- 工作臺尺寸(長×寬)
- 最大承載
- T型槽(槽數×槽寬×間距)
- 主軸電機功率
- 主軸轉速
- 主軸錐孔
- 主軸最大扭矩
- 鏜軸直徑
- 快速移動速度(X/Y/Z/W)
- 切削進給速度(X/Y/Z/W)
- 刀具數量
- 刀具最大直徑/長度/重量
- 刀具最大直徑(放滿刀/空鄰刀)
- 刀具交換時間(刀-刀)
- 定位精度(X/Y/Z/W)
- 定位精度(B)
- 重復定位精度(X/Y/Z/W)
- 重復定位精度(B)
- 氣源/氣壓
- 機床電氣總容量
- 水箱容積
- 機床外型尺寸(長×寬×高)
- 機床重量
- PB110L
- 2000/1800/1500/500mm
- 0-1800mm
- 200-2200mm
- 1400×1600mm
- 10000Kg
- 7×24×200
- 22/26Kw
- 10-1500rpm
- BT50
- 1680/1992(30min)Nm
- Ф110mm
- 10/10/10/3m/min
- 8/8/8/3m/min
- 40把
- Ф125mm/400mm/25kg
- 125/250mm
- 20S
- 0.02/0.02/0.02/0.025mm
- 40"
- 0.015/0.015/0.015/0.02mm
- 10"
- 280L/min 6~8bar
- 65KVA
- 300L
- 8000×5500×4500mm
- 31000kg
*以上數據僅供參考，以實物為準
